Kuidas alustada DMR raadiosidega?

Kui sul on juba amatöörraadio kutsung, siis DMR-i maailma sukeldumine on päris lihtne. Alustuseks mine aadressile radioid.net ja registreeri endale DMR ID. Seejärel vali mõni DMR raadio, mis sind kõnetab, ja seadista see kasutades tootja lehelt CPS tarkvara. Kui tahad rohkem vabadust, ehita endale ise hotspot või soeta valmis seade (Openspot, MMDVM). Hotspoti saad seadistada WPSD või Pi-Star tarkvaraga, et see ühenduks BrandMeister võrguga. Pärast seda loo oma raadiosse kanalid ja tsoon, sisestades õiged sagedused, ColourCode ja Talkgroup’id.

1. DMR ID genereerimine:
•  Külasta veebilehte radioid.net, et registreerida oma kutsung ja taodelda enda DMR ID.
•  Täida vajalikud väljad, nagu nimi, kutsung ja e-posti aadress. Lae üles pilt kehtivast tööloast või ekraanitõmmis TTJA vastavast lehest.
•  Pärast registreerimist kontrolli oma e-posti, et kinnitada oma konto ja oodata oma DMR ID saamist.

2. DMR raadio valimine ja seadistamine:
•  Vali mõni Tier II ühilduv DMR raadio, mis vastab sinu võimalustele, näiteks mudelid nagu AnyTone AT-D878UV, Alinco DJ-MD5XEG, Radioddity GD-77 või mõni Motorola või Hytera variant.
•  Lae alla tootja lehelt ja installi arvutisse raadiole vastav CPS (Customer Programming Software).
•  Programmeeri raadio, sisestades oma DMR ID, kontaktid, tsoonid ja kanalid, mida soovid kasutada.
•  Kui läheduses on DMR repiiter – siis pole oma Hotspot vajalik. Üle repiiteri rääkimiseks seadista kanal repiiteri sagedustega, ColourCode’i ja TimeSlot’iga ning lisa grupikõne kontakt(id), kus kavatsed suhelda (näiteks Eesti 248, GROUP CALL). Repiiteri saatesagedus on sinu jaamas vastuvõtu sagedus ja vastupidi. Vajadusel saad luua mitu erinevat kanalit sama repiiteri seadetega, aga erinevate kontaktidega.

3. Hotspoti ehitamine ja seadistamine:
•  Hangi vajalikud komponendid hotspoti ehitamiseks, nagu Raspberry Pi, MMDVM modem, OLED ekraan ja antenn. Saadaval on ka kohe kasutusvalmis hotspot’e (vaata siit).
•  Seadista oma hotspot WPSD/Pi-Star veebiliidese kaudu, sisestades oma DMR ID, valides sageduse, modemi tüübi ja konfigureerides võrguühenduse.

4. Hotspoti ühendamine BrandMeister võrguga:
•  Loo konto BrandMeister võrgus ja seadista oma hotspoti jaoks parool “SelfCare” sektsioonis. Pi-Star osad versioonid on probleemsed, kui paroolis on ! märk.
•  Pi-Star’i konfiguratsioonis vali endale lähim BrandMeister master server ja sisesta oma eelnevalt määratud hotspoti parool.
•  Salvesta seaded ja taaskäivita hotspot, et muudatused jõustuksid.

5. Raadio ja hotspoti kasutamine:
•  Programmeeri raadio, lisades kanali, mis vastab oma hotspoti sagedusele ja talkgroup’idele, mida soovid kuulata. Kõnegruppe saab aktiveerida kuulamiseks staatiliseks BM seadistusest või RF kaudu dünaamiselt.
•  Testi ühendust tehes privaatkõne “parrot” talkgroup’ile, mis kordab su sõnumit tagasi, et kontrollida süsteemi toimimist.


Mis on Colour Code (värvikood)?
•  Värvikood on DMR süsteemis kasutatav identifikaator, mis sarnaneb analoogrepiiterite PL-tooniga.
•  Iga repiiter või hotspot peab olema programmeeritud kindla värvikoodiga, et tagada õige ühendus.

Mis on Talkgroup?
•  Kõnegrupid on loodud selleks, et grupeerida kasutajad vastavalt nende suhtlusvajadustele.
•  Näiteks BrandMeister võrgus on talkgroup’id nagu TG 91 Worldwide või TG 248 Eesti.

Mis on Time Slot?
•  Time Slot (ajavahemik) DMR-süsteemis on osa TDMA (Time Division Multiple Access) tehnoloogiast, mis võimaldab mitmel kasutajal jagada sama sageduskanalit, jagades signaali erinevateks ajavahemikeks. Igal sagedusel on kaks ajavahemikku – Slot 1 ja Slot 2 – ja mõlemat neist saavad kasutada erinevad kasutajad. See tähendab, et ühel sagedusel saab korraga toimuda kaks eraldi vestlust, kasutades erinevaid ajavahemikke.
Kui üks raadio kasutab ajavahemikku 1 (Time Slot 1) ja teine ajavahemikku 2 (Time Slot 2), siis nad ei sega teineteist, isegi kui nad mõlemad edastavad samal sagedusel. Raadio sünkroniseeritakse tavaliselt repiiteri poolt ja määratakse kindel ajavahemik, mille jooksul see saab edastada ja vastu võtta. See võimaldab efektiivsemat sageduskasutust ja suurendab süsteemi läbilaskevõimet. Repiiterit jaama seadistades jälgi, millised TalkGroup’id on määratud staatiliselt kummagile TimeSlot’ile repiiteri poolt, et mitte tekitada olukorda, kus mõlemad TimeSlot’id on sama TalkGroup’iga hõivatud.

Mida tähendab “Staatiline TalkGroup”?
•  BrandMeister võrgus oleva repiiteri või hotspoti levis olles saad oma jaamas valida ükskõik millise kontakti/TalkGroup’i ning selles grupis saatele minnes, avatakse repiiteris või hotspotis kahepoolne “kanal” selle TalkGroup’iga, et seda kuulama hakata. See “kanal” suletakse Brandmeister võrgu poolt teatud aja pärast, kui seal tegevust ei toimu. Brandmeister.network lehel saad oma hotspot’i seadistada selliselt, et see “kuulab” alati sinu poolt määratud TalkGroup’e, sõltumata sellest, kas keegi selle “avas” – need on TalkGroup’id, mis sellesse hotspot’i alati edasi suunatakse – ehk “staatilised”. Sama kehtib ka repiiteri puhul.

post

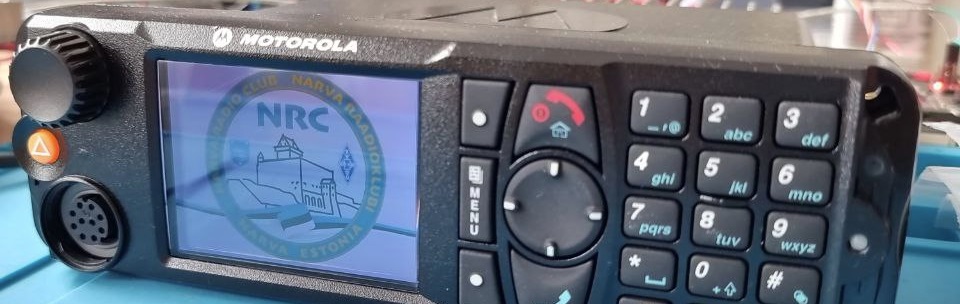

NARVA HAM TETRA

TETRA DMO repiiteri sagedus on 434.100 MHz. Töötab ühel sagedusel, kasutades TDMA. Raadio on Sepura SRG3900 ja võimsus 10W. Antenniks Diamond X510N 36 meetri kõrgusel. SVXlink’i abil on ühendatud Euroopa TETRA reflektoriga http://leipzig2000.dyndns.org:4047

Repiiteri kutsung on ES4RTN. Tetra grupi parameetrid: MCC/MNC 901/16383 Talkgroup 1 (vaikimisi EU võrgus, et EUs reisides oleks võimalik roaming).

post

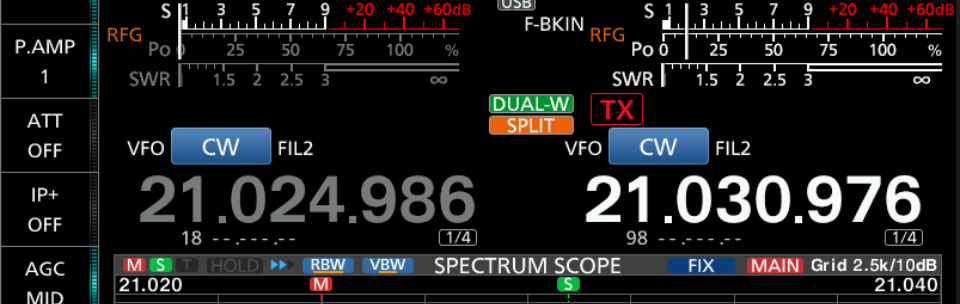

BerttaMatti loendab lühilainel…!

Igapäevaselt kell 19:30 hõikab ES3BM lühilainel. Talvisel ajal 160m sagedusel 1.857 MHz. Kevadel alustatakse sagedusel 3.737 MHz. Edasi liigutakse vahel ka kõrgematele sagedusele. Ole kohal ja pane end kirja!

post

KÕIGILE LÄÄNEMERI! 26.08.2023 KELL 18:00-20:00

“KÕIGILE LÄÄNEMERI” on raadiomäng, mis toimub enne “Muinastulede öö” sündmuse algust.

26.08.2023 kell 18:00-20:00

Reeglid sarnased nagu Nõiajahis. Ehk siis:

Välivõistluse mäng on põhiliselt PMR446 lainealal analoog käsijaamadel. Kõik huvilised võivad vabakasutuse lainealal osa võtta olenemata vanusest ja oskustest, ja kellel olemas selline käsijaam.

Jaht toimub peakutsekanalil 8 ja ka vajadusel teistel PMR446 kanalitel 1-16. Lisaks ka raadioamatöörid võivad sidetada oma lubatud sagedusaladel.

Seome sidevõistluse Muinastulede öö sündmusega: http://www.muinastuled.ee , sidetame enne ja naudime siis lõkke taga olemist.

Kutseks: “Kõigile Läänemeri!”
Raportiks oma enda väljamõeldud kutsung vabadel sagedustel, side järjekorra number (001, 002…jne.) ja sidekoha lokaator (asupaik). Asukohta võib jahi ajal ka muuta.

Logisse märkida: Oma side järjekorra number, vastaspoole antud side number, kutsung, QTH (asukoht).

Sidehulk aga ei ole kõige tähtsam selles mängus, hoopis pikad vahemaad on põnevad. Reeglid on pehmed, iga osaleja loeb, vahet pole kas noor või vana, kogemusi palju või vähe, jaam parem või kehvem. Kõiki koheldakse võrdselt!

Hoolime nii endast kui teistest, väärtustame mängus osalejaid ja teisi inimesi kellega kokku puutume ja igaüks vastutab oma tegude eest ise.

Tulemused: logid, tehnika ja mis iganes emotsioonid kirjutame siia alla kommentaariumisse.

Nädal peale sündmust teeme osalejate vahel kokkuvõtte ja seejärel suletakse kommentaarium.

Kohtumiseni eetris 26.08.2023 kell 18:00-20:00

post

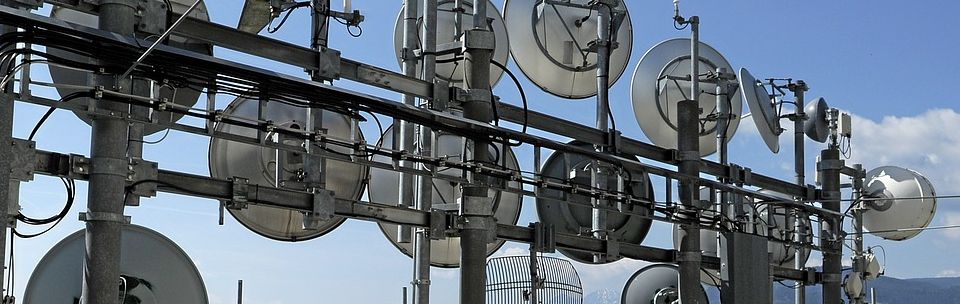

Amatöörvahendusjaamad

∴ Eestis hetkel toimivad HAM repiiterid. Kontrollitud 19.02.2023

KutsungAsukohtSagedus TXOffsetAvamineLisainfo
ES1RVATallinn145.775-0.6KandevFM (Ei tööta alates 25.10.2024)
ES2DMRTallinn434.5875-2.0CC1, 82.5 HzDMR + FM
ES5RVETartu145.650-0.677 HzFM (Ei tööta)
ES5RUETartu434.625-1.6KandevFM
ES4RVBTamsalu145.700-0.682.5 HzFM
ES6RVVValga145.725-0.677 HzFM
ES4RVNNarva145.675-0.6CC1, 88.5 HzDMR + FM
ES4RUNNarva434.700-1.6CC1, 88.5 HzDMR + FM
ES4RTNNarva434.1000901/16383TETRA DMO

Pärnu repiiter sagedusel 145.750 -0.6 MHz, ning Saaremaal sagedusel 145.600 -0.6 MHz ja 434.600 -1.6 MHz töökorda saamise kohta info puudub.

∴ Vabakasutuslaineala simplex repiiterid seisuga 10.02.2024.

LainealaAsukohtKanal / SagedusAvamineLisainfo
Pmr446TallinnKanal 13 / 446.155 MHz136.5 Hz (21)(Ei tööta alates 25.10.2024)
Pmr446TallinnKanal 16 / 446.19375 MHz100 Hz (12)Vaevleb häirete käes
Pmr446KeilaKanal 5 / 446.05625 MHzkandev
Pmr446PangodiKanal 7 / 446.08125 MHzkandevPäikesetoitel, talvel ei tööta
Pmr446SoonurmeKanal 3 / 446.03125 MHz241.8 Hz (37)Päikesetoitel, talvel ei tööta
Pmr446TaeblaKanal 4 / 446.04375MHzkandevPäikesetoitel, talvel ei tööta
Pmr446KaagvereKanal 4 / 446.04375MHzkandev
Pmr446PõlvaKanal 2 / 446.01875 MHzkandev
CB27TallinnKanal 19 / 27.185 MHz88.5 Hz

Tallinn 2m
2m repiiteri 70cm link 433.175 avamistoon 141.3 Hz

Viljandi Echolinki sidumine DMR 248 kõnegrupiga
Sagedus 145.400
DTMF tooniga echolinki node nr ja trellid: 369936#. Kui ei tööta, siis kõigepealt 2#

Majakad
50,4370 MHz Saaremaal majakas
70,0370 MHz Tallinnas majakas
432,475 MHz Saaremaal majakas
1296,9080 MHz Saaremaal majakas

post

Onu Roberti tantsuõhtu ja ES1HHR kutsub loendusele

Igal neljapäeval ja pühapäeval kell 21.30 toimub „Onu Roberti tantsuõhtu“.
Algab ES1ROB eestvedamisel sagedusel 145.500 MHz. Põrutavaid uudiseid laiast maailmast, ilmateade, leviprognoosid ja palju muud. Ära maga maha!

“ES1HHR kutsub loendusele” toimub algusega kell 20.30.
Pane ennast kirja teisipäeviti 11m CB 23. kanal FM sagedusel 27.255 MHz, kolmapäeviti 70cm sagedusel 433.500 MHz, reedeti 6m sagedusel 51.510 MHz. Reedeti nüüd toimub 2m peal sagedusel 145.550 MHz, ikka kell 20:30.

On alustanud ka Tartu 2m ümarlaud, kogunetakse igal kolmapäval 145.500 MHz sagedusel kell 20:30.

Lisaks neile vaata ka seda https://www.dmr.ee/2023/12/05/bertamatti-loendab-luhilainel/

Laupäeviti kell 9 toimub ERAÜ ametlik ring https://erau.ee/et/3670

DMR Brandmeister Worldwide Net loendus TG91 peal igal laupäeval algusega 16:00UTC

Igal neljapäeval toimub APRS loendus #APRSThursday https://aprsph.net/aprsthursday/

post

KÕIGILE LÄÄNEMERI! 27.08.2022 KELL 18:00-20:00

“KÕIGILE LÄÄNEMERI” on raadiomäng, mis toimub enne “Muinastulede öö” sündmuse algust.

27.08.2022 kell 18:00-20:00

Reeglid sarnased nagu Nõiajahis. Ehk siis:

Välivõistluse mäng on põhiliselt PMR446 lainealal analoog käsijaamadel. Kõik huvilised võivad vabakasutuse lainealal osa võtta olenemata vanusest ja oskustest, ja kellel olemas selline käsijaam.

Jaht toimub peakutsekanalil 8 ja ka vajadusel teistel PMR446 kanalitel 1-16. Lisaks ka raadioamatöörid võivad sidetada oma lubatud sagedusaladel.

Seome sidevõistluse Muinastulede öö sündmusega: http://www.muinastuled.ee , sidetame enne ja pärast naudime lõkke taga olemist kes tahab.

Kutseks: “Kõigile Läänemeri!”
Raportiks oma enda väljamõeldud kutsung vabadel sagedustel, side järjekorra number (001, 002…jne.) ja sidekoha lokaator (asupaik). Asukohta võib jahi ajal ka muuta.

Logisse märkida: Oma side järjekorra numbri järel, jaama antud side number, oma kutsung, QTH (asukoht), side kellaaeg.

Sidehulk ikkagi ei ole kõige tähtsam selles mängus. Reeglid on pehmed, iga osaleja loeb, vahet pole kas noor või vana, kogemusi palju või vähe, jaam parem või kehvem. Kõiki koheldakse võrdselt!

Hoolime nii endast kui teistest, väärtustame mängus osalejaid ja teisi inimesi kellega kokku puutume ja igaüks vastutab oma tegude eest ise.

Tulemused: logid, sidede arvu, kutsungite ja kellaaegadega kirjutame siia alla kommentaariumisse.

Nädal peale sündmust teeme osalejate vahel kokkuvõtte ja kahe nädala pärast suletakse kommentaarium.

Kohtumiseni eetris 27.08.2022 kell 18:00-20:00
